FreeCADスケッチの描き方入門！線と図形を作成する基本手順

「3Dを作りたいのに、なぜ平面図を描くの？」
「線を描こうとしても、勝手に変なところに繋がってしまう…」
「最新のFreeCAD 1.0になったら、画面に数字が出るようになったけど何これ？」

FreeCADに限らず、多くの3D CADソフトにおいて、モノづくりのスタート地点は「2Dのスケッチ」を描くことです。

この記事では、3Dモデリングの土台となる「Sketcher（スケッチャー）ワークベンチ」の使い方を徹底解説します。FreeCAD 1.0系では、線を描きながら長さを入力できる便利な機能も追加され、直感的に操作できるようになりました。

基本となる線や円の描き方から、初心者がやりがちな失敗を防ぐコツまで、手を動かしながら学んでいきましょう。

1. 3Dモデルは「2Dスケッチ」の積み重ね

まず、FreeCADで立体を作る基本的な流れ（ロジック）を理解しましょう。

粘土細工のようにいきなり塊をこねるのではなく、FreeCAD（Part Design）では基本的に以下の2ステップで形を作ります。

1. スケッチを描く：紙（平面）に図形を描く
2. 押し出す（パッド）：描いた図形に厚みを持たせて立体にする

つまり、「正確なスケッチを描くこと」ができれば、3Dモデリングの半分は完了したようなものです。
今回はこの「ステップ1：スケッチ」に集中して解説します。

2. スケッチ平面（XY, YZ, XZ）の選び方

それでは、実際にスケッチを描き始めてみましょう。
まずはワークベンチを「Part Design」に切り替えてください。

新規スケッチの作成手順

1. 画面左側のコンボビューで [ボディーを作成] をクリックします。
   ※初めての場合はツールバーの「ボディーを作成」アイコンでもOKです。

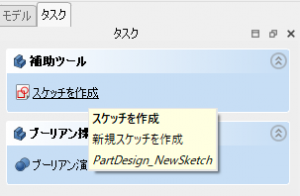

2. 続けて [スケッチを作成] をクリックします。
3. 「フィーチャーを選択（平面の選択）」画面が表示されます。

3つの平面の違い

ここで「どの向きに描くか」を選びます。

• XY平面：地面（上から見た図を描くとき）
• XZ平面：正面の壁（前から見た図を描くとき）
• YZ平面：横の壁（横から見た図を描くとき）

今回は、基本となる「XY_Plane（地面）」を選択し、[OK] をクリックしましょう。

すると、画面が方眼紙のようなグリッド表示に変わり、ワークベンチが自動的に「Sketcher」に切り替わります。

3. 基本描画ツールの使い方（線、円、四角）

画面上部のツールバーにあるアイコンを使って図形を描きます。
FreeCAD 1.0系ではアイコンのデザインが新しくなっていますが、基本的な機能は同じです。

① 線（Line）

2点をクリックして直線を引きます。
操作： [始点をクリック] → [マウスを移動] → [終点をクリック]

💡 1.0系の新機能：オンスクリーン入力
線を描くとき、マウスのそばに「長さ」や「角度」の数字が表示されるようになりました。キーボードの [Tab] キーを押すと数値入力ボックスに移動でき、その場で長さを指定できます。
（※今回は適当な長さでクリックしてOKです）

② 円（Circle）

中心と半径を決めて円を描きます。
操作： [中心点をクリック] → [マウスを広げて大きさを決定してクリック]

③ 矩形（Rectangle）

対角線を指定して四角形を描きます。
操作： [左上の角をクリック] → [右下の角をクリック]

💡 ヒント：操作のキャンセル
ツールを使っている最中に「やっぱりやめたい」と思ったら、マウスの右クリックを1回押すとツールが解除されます。

4. 連続線（ポリライン）を上手に使うコツ

プロが一番よく使うのが「ポリライン（連続線）」ツールです。
直線を連続して描けるため、多角形や複雑な形状を一筆書きで作れます。

基本的な使い方

1. ツールバーの [ポリライン] アイコンを選択します。
2. クリックするたびに線が繋がり、次々と描くことができます。
3. 最後に始点と同じ場所をクリックするか、右クリックを押すと終了します。

上級テクニック：直線と円弧の切り替え

ポリラインで描いている最中に、キーボードの [ M ] キーを押してみてください。
線のモードが「直線」→「円弧（カーブ）」→「垂直/水平」と切り替わります。

これを使えば、「角の丸い四角形」などもツールを持ち替えずに一気に描けるようになります。これは非常に便利な機能なのでぜひ覚えておきましょう。

5. 描画時の注意点（線の接続と閉じた図形）

スケッチを描く上で、絶対に守らなければならないルールがあります。

ルール①：線と線をしっかり繋ぐ（一致拘束）

マウスカーソルを既存の点（端点）に近づけると、カーソルの色が赤くなり、小さな点のアイコンが表示されます。
この状態でクリックすると、点と点が自動的に結合されます（一致拘束）。これが離れていると、後で立体にする時にエラーになります。

ルール②：一筆書きで閉じる

3Dプリンター用の部品を作る場合、スケッチは基本的に「閉じた図形（ループ）」である必要があります。
イメージとしては「中に水を入れても漏れない形」です。

• ❌ 線が交差している（8の字など）
• ❌ 線が途切れている
• ❌ 余分な線がはみ出している

これらは全てエラーの原因になります。「一筆書きの輪っか」を作ることを意識してください。

5. まとめ

今回は、3Dモデリングの第一歩である「スケッチ」の基本操作を解説しました。

• 3Dモデル作りは「平面（スケッチ）を描く」→「押し出す」の繰り返し。
• まずはXY平面（地面）に描くのが基本。
• ポリラインと[ M ]キーを使うと効率よく描画できる。
• 図形は必ず「閉じた形」にする。

これで好きな形を描けるようになりましたが、今のままだとマウスでドラッグすると形が崩れてしまいますよね？
設計図として正確な形を保つためには、図形を固定するルールが必要です。

次回は、FreeCAD最難関にして最重要概念である「拘束（Constraint）」について解説します。ここを乗り越えれば、あなたは脱初心者です！
